Empresa lider en equipos de bombeo

Empresa instaladora de equipos de bombeo

Somos una empresa especializada en instalaciones y equipos de bombeo de agua. Contamos con productos de calidad y trabajamos con las mejores marcas, ya que esta es la única manera para lograr un servicio satisfactorio. Nuestras máquinas realizan trabajos duros y exigentes, razón que justifica con creces sus características. Gracias a nuestros 50 años en el mercado conocemos bien los productos más fiables.

Le ofrecemos bombas de abastecimiento de agua, las cuales permiten conducir agua a los núcleos urbanos. Deben estar fabricadas con materiales resistentes, fáciles de reparar y sustituir llegados el caso. Distribuimos estas máquinas, pero también nos encargamos de su instalación y las revisamos para garantizar su buen funcionamiento.

Además, también suministramos bombas industriales, las cuales ayudan al trasiego de agua y traerla fuera cuando sea necesario. Contamos con bombas para tratamiento de agua, su abastecimiento, control de presión y contra incendios.

En el plano del hogar, le ofrecemos desde bombas domésticas a bombas de riego. Estos elementos son vitales para el día a día y para mantener con vida un jardín o un huerto. Garantizamos la misma calidad y eficiencia en su funcionamiento que en las industriales, aunque sus características estén adaptadas a un trabajo menos exigente, pero de una importancia similar.

Le ofrecemos un servicio cercano, el cual busca adaptarse a sus necesidades y que, además, pone a su alcance productos de calidad, de las primeras marcas y que funcionarán durante décadas. ¡Contáctenos ya!

Abastecimientos

Doméstico

Industria

Riegos

POZOS

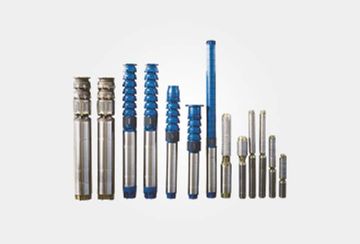

Bombas y motores sumergibles para pozos

Los motores sumergibles Pleuger ofrecen una gama extraordinaria de funcionamiento.

Son motores húmedos refrigerados por agua, no son nocivos para el medio ambiente, tienen un alto rendimiento y ofrecen una gran fiabilidad. Un excelente diseño del cojinete axial, un sistema de compensación total de presiones, estatores rebobinables y unos materiales, seleccionados tanto por sus propiedades mecánicas como por sus propiedades dieléctricas, son algunas de las características que hacen que los motores sumergibles Pleuger sean un equipo excepcional.

Motores

• El sello mecánico equilibrado está disponible en muchos materiales según la aplicación.
• Cojinetes de camisa dobles, ampliamente dimensionados, lubricados por agua, sin mantenimiento, para alargar la vida del equipo.
• Motor húmedo con bobinados aislados y estancos para facilitar su mantenimiento.
• Motores prellenados con aditivos homologados por autoridades sanitarias para protección contra congelación y oxidación.
• Cojinetes de empuje de alta capacidad, ajustables y autoalineables para prolongar la vida del motor.
• Conexiones NEMA para acoplamiento universal.
• Aislamiento de bobinado clase Y, no tóxico, para servicio de agua potable.
• Ejes soldados por fricción para obtener máxima resistencia en el eje y para obtener el más alto rendimiento.
• Motores certificados por CSA, WIMES 3.03, EMV, KTV, CE, VDE y por otros organismos.

Bombas

• Cuerpos e impulsores para servicio pesado y de alto rendimiento.
• Amplia variedad de materiales para los cuerpos, impulsores y cojinetes para cualquier aplicación.
• Impulsores equilibrados dinámicamente para minimizar la vibración y maximizar la vida del equipo.
• Acoplamiento directo entre la bomba y el motor para un máximo apoyo del eje.

REBOMBEOS

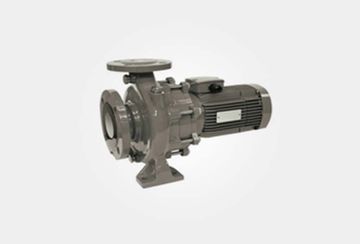

Bombas de superficie normalizadas – EN 733

La bomba MEN de Flowserve es una bomba centrífuga de etapa simple con aspiración axial y descarga vertical. Las dimensiones del cuerpo de la bomba con voluta, de los diámetros de aspiración y de descarga, de los pies de fijación, del diámetro y posición final del eje corresponde a los estándares: DIN 24255 y NF EN 733. Existe su versión monobloc (la de la figura) llamada MENBLOC que incorpora el motor adecuado para cada hidráulica.

Especificaciones

• Presión máxima de trabajo en la descarga: 16 bares
• Presión máxima de trabajo en aspiración: 10 bares
• Temperatura máxima del líquido bombeado
• Empaquetadura de prensaestopas: <= 105 ºC
• Sello mecánico: <= 120 ºC
• Temperatura mínima del líquido bombeado: -10 ºC
• Temperatura ambiente máxima: 40 ºC
• Cantidad máxima de partículas en suspensión: 50 g/m3
• Densidad: 1
• Viscosidad: 1 mm2/s
• Velocidad de rotación (frecuencia 50 Hz):
• MEN 1450 min-1
• MEN 2900 min-1
• Velocidad de rotación (frecuencia 60 Hz):
• MEN 1750 min -1 (o) 3500 min -1

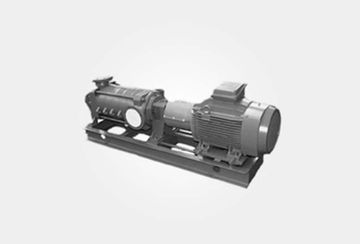

ALTURA O PRESIÓN

Bombas multifásicas para altas presiones

Grupo motobomba centrífugo multicelular de Flowserve previsto para la impulsión de agua fría o de líquidos limpios, sin partículas sólidas, no corrosivos, no abrasivos, no explosivos, compatibles con sus materiales de construcción.

La bomba del tipo NM es una bomba centrífuga, multicelular, de simple aspiración y con plano de junta radial.

Especificaciones

• Temperatura máxima del líquido bombeado
• Con prensaestopas sin refrigeración: 105 ºC
• Con prensaestopas y refrigeración: 140 ºC
• Para bombas: 32, 40, 50, 65, 80, 100, 125, 150, 200 y 201 NM
• Con cierre mecánico sin refrigeración: 80 ºC
• Con cierre mecánico y refrigeración: Consúltanos.
• Temperatura mínima del líquido bombeado: -10 ºC
• Cantidad máxima de partículas en suspensión: 50 g/m3
• Densidad: 1
• Viscosidad: 1 mm2/s
• Frecuencia 50 Hz (1450 – 2900 min-1
• Frecuencia 60 Hz (1750 – 3500 min-1

CABEZALES

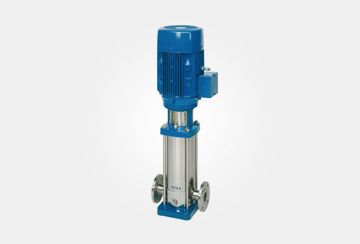

Cabezales

Electrobombas centrífugas multietapa en ejecución vertical, acopladas con motor estándar normalizado.

Robustas y compactas, diseñadas para la presurización de viviendas, sistemas de riego y aplicaciones de bombeo de agua limpia donde se requiera una bomba de altas prestaciones. También adecuadas para el trasiego de líquidos moderadamente agresivos, agua desmineralizada, agua y glicol, etc.

Su construcción destaca por un fácil mantenimiento del cierre mecánico, manipulable sin necesidad de desmontar el motor en toda la gama. Cuerpo de la bomba disponible en distintas configuraciones y tipos de conexión, para una fácil instalación, manejo y mantenimiento. Fabricadas totalmente en acero inoxidable AISI304, permiten trabajar en un rango de temperaturas entre -20 ºC y +120 ºC. Las bombas monofásicas, hasta una potencia de 1,5kW, llevan incorporado una protección térmica de rearme automático incorporada.

Concebidas para su trabajo en paralelo en equipos múltiples, son una solución optimizada para equipos de presurización.

Su fiabilidad se añade a su capacidad de trabajar en múltiples condiciones y destaca su compatibilidad al incorporar un módulo ESD de control a velocidad variable para automatizar su manejo con criterios de ahorro energético y eficiencia de la instalación.

En especial se recomiendan para presurización a presión constante.

GRANDES CAUDALES

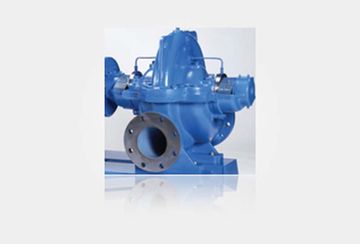

Grandes caudales

Lás bombas de cámara partida Flowserve son unidades de voluta hortizontal y carcasa dividida axialmente diseñadas para instalaciones de agua, drenaje, servicios generales y sistemas de circulación.
Se puede hacer accionar con motores, turbinas de vapor y motores de gasolina o gasóleo.

Esta gama puede tener las diferentes configuraciones: monoetápica ó multietápica, con disponsición de eje horizontal o vertical, etc…

Diseño de los principales componentes

CUERPO DE LA BOMBA
Al poder separarse axialmente permite realizar trabajos de mantenimiento en el elemento rotatorio con solo desmontar la mitad superior del cuerpo sin necesidad de manipular las tuberías de aspiración y descarga que están ubicados en la mitad inferior.

IMPULSOR
El impulsor es de tipo radial cerrado y de doble aspiración, lo cual permite el equilibrio de empujes axiales de la bomba.

EJE
El eje rígido de gran diámetro, montado entre rodamientos, se enuentra protegido por camisas en sus zonas de roce y tiene el extremo motriz enchavetado.

COJINETES DE BOMBA Y LUBRICACIÓN
La bomba viene con rodamientos de bolas como equipo estándar, con lubricación por aceite o grasa, protegidos por una junta tórica en V.

ALOJAMIENTO DE RODAMIENTOS
Hay dos engrasadores para rellenar los cojinetes lubricados por grasa entre intervalos de revisión.

Para los cojinetes lubricados con aceite, se tiene una aceitera de nivel constante.

JUNTA DEL EJE
Se pueden suministrar con empaquetadura o cierre mecánico.

ACCESORIOS
Se pueden adaptar accesorios si lo especifica el cliente.

LÍMITES DE OPERACIÓN
Límites temperatura del líquido bombeado*
– 20 to + 150 ºC
(- 4 to + 302 ºF)

Temperatura ambiente máxima*
– 20 to + 40 ºC
(- 4 to +104 ºF)

Máximo contenido de sólidos blandos en suspensión*
hasta 3% por volumen (referido a límites tamaño)

Velocidad máxima de la bomba: ver la placa de características

*Con sujeción al acuerdo de Flowserve por escrito.

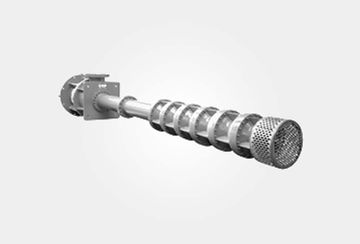

CAPTACIONES

CABEZAL DE DESCARGA

El cabezal de descarga está construido en función o en una estructura de chapa de acero soldado, la cual soporta la bomba y el motor sobre los cimientos. En instalaciones donde la descarga se hace por encima del nivel del suelo, el cabezal tiene un codo, que se abrocha a la tubería de descarga. En bombas con eje protegido se suministra también el equipo necesario para la lubricación del eje. Este equipo consiste en un engrasador de gota visible. Igualmente y bajo pedido se puede realizar la lubricación por medio de un engrasador previstos de válvula de solenoide, el cual en el momento del arranque suministrará una cantidad extra de arranque dentro del tubo protector, de esta forma se lubricarán los cojinetes de la columna.

Las bombas provistas de eje libre están completamente lubricadas por el líquido bombeado. Este tipo de bombas está provisto de una caja de empaquetadura en el cabezal de descarga para evitar la fuga excesiva de agua, sin embargo, permite que un poco del líquido bombeado entre en la caja de empaquetadura para lubricarla. Igualmente se suministra la caja de empaquetadura con un engrasador Stauffer para mantener la empaquetadura suave.

Bajo pedido, pueden suministrarse las bombas con descarga por debajo del nivel del suelo. En ese caso, de la columna sale un codo a 90º, construido en chapa de acero soldado.

LINTERNA CON CAJA DE RODAMIENTOS Y ACOPLAMIENTO

Las bombas verticales que van accionadas con motor eléctrico, están previstas de una linterna cuya misión es soportar rígidamente el motor eléctrico al cabezal de descarga. Tiene igualmente por misión, conseguir la alineación entre el eje del motor eléctrico y el eje de la bomba.

En el interior de la linterna viene instalado el manguito de acoplamiento cuya mitad está en el eje del motor y la otra mitad en el eje de la bomba. Se monta normalmente un acoplamiento semielástico construido en hierro fundido.

En lo concerniente a la caja de rodamientos, cada bomba de pozo profundo accionada por motor eléctrico de eje sólido está prevista de una caja de rodamientos cuya misión es soportar los empujes axiales, tanto descendiente como ascendente de la bomba, de forma que éstos no se transmitan al motor. Esta caja de rodamientos está construida con una carcasa en fundición de hierro y en su interior se alojará el rodamiento o los rodamientos. El engrase de los rodamientos está previsto de un baño de aceite con engrasador de nivel constante.

COLUMNA DE DESCARGA

La columna de descarga se extiende desde la parte inferior del cabezal de descarga y baja hasta el cuerpo de impulsores de la bomba, que generalmente se encuentra en el fondo del pozo. Su misión es transportar el líquido así como soportar el eje de la transmisión que va desde el cuerpo de impulsores hasta el cabezal de descarga. En bombas de eje libre el mismo líquido ascendente se encarga de lubrificar el cojinete de la columna, los cuales están construidos generalmente en goma. En bombas con eje protegido la lubricación de los cojinetes se hace por aceite. la longitud de la columna de descarga depende de la profundidad del pozo y varía de una instalación a otra.

Estas columnas pueden suministrarse con conexiones embridadas o roscadas.

CUERPO DE LOS IMPULSORES

Los cuerpos de impulsores han sido diseñados para funcionar, al menos con el primer impulsor sumergido. la entrada del cuerpo de impulsores debe estar prevista de un colador para evitar que se produzcan averías interiores por la introducción de objetos extraños.

MOTOR ACCIONADOR

El motor accionador se suministra en una amplia gama de tipos y tamaños los cuales vienen determinados por las condiciones de servicio de la bomba. En la mayoría de los casos se utilizan motores eléctricos verticales de eje macizo, sin embargo, donde no está disponible la electricidad o en servicios contra incendios pueden utilizarse motores de combustión interna.

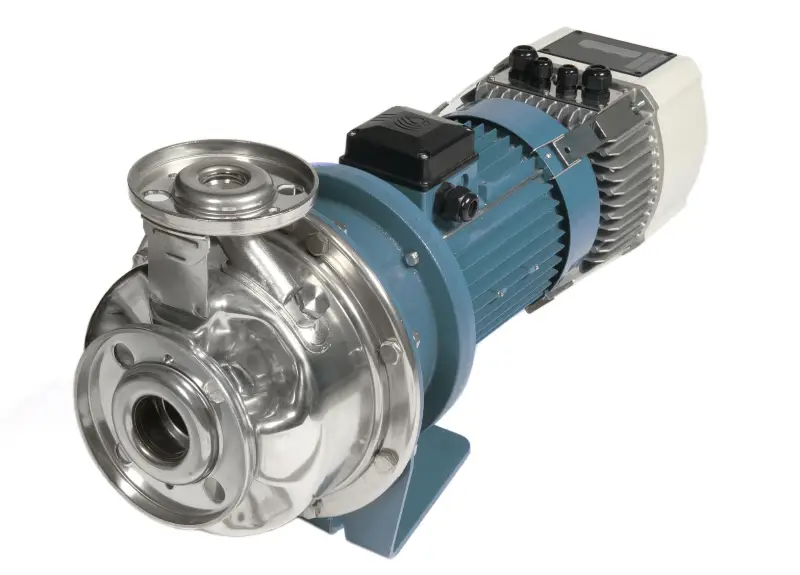

TRATAMIENTOS

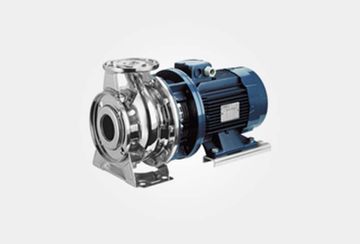

Tratamientos

Electrobombas centrífugas normalizadas construidas en Acero Inoxidable AISI 304 (Serie 3) y Acero Inoxidable AISI 316L (Serie 3L) particularmente adecuadas para el abastecimiento de agua doméstico, agrícola e industrial, grupos de presión y contra incendios, calefacción y aire acondicionado, lavado a presión, tratamiento de agua, torres de refrigeración e intercambiadores de calor. Incorporadas a diferentes tipos de maquinaria industrial.

Prestaciones

• Presión máx. de trabajo: 10 bar.
• Temperaturas máx. del líquido vehiculado: -10ºC / +90ºC
• Temperaturas máx. del líquido Serie L: -10ºC / +110ºC hasta modelo 65-250.-10ºC / +120ºC desde modelo 65-250 en adelante.
• Temperaturas máx. del líquido Serie H: -20ºC / +120ºC

Datos técnicos

• Motor trifásico con potencias nominales inferiores a 7,5 kW eficiencia IE2.
• Motor trifásico con potencias nominales a partir de 7,5 kW eficiencia IE3.
• Asíncrono, 2 y 4 polos.
• Aislamiento Clase F
• Protección IP55
• Trifásica: 230/400V ± 10% 50 Hz hasta 4 kW inclusive400/690V ± 10% 50 Hz para potencias superiores
• 3PF-3LPF y 3SF-3LSF conforme a directiva 94/9/EC para equipos ATEX (perteneciente al Grupo II, Categoría 2).

VIVIENDAS

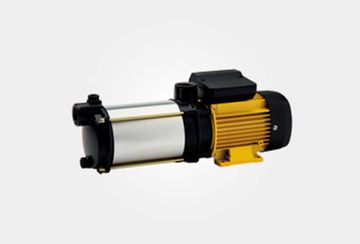

Viviendas

Electrobombas centrífugas multietapa monobloc en ejecución horizontal diseñadas para la presurización de viviendas domésticas, pequeños sistemas de riego y aplicaciones de bombeo de agua limpia donde se requiera una bomba robusta y compacta.

Especialmente recomendada para aplicaciones con agua potable.

Destaca por su operación extremadamente silenciosa y su capacidad autoaspirante hasta 2 m, que se ve incrementada considerablemente mediante la instalación de una válvula de pie.

Su fiabilidad se añade a su capacidad de trabajar en múltiples condiciones, y destaca su compatibilidad al incorporar un módulo ESD de control a velocidad variable para automatizar su operación con criterios de ahorro energético y eficiencia de la instalación. En especial, se recomienda para presurización a presión constante.

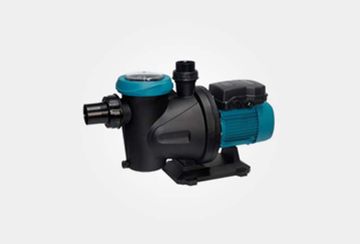

PISCINAS

Piscinas

Bombas centrífugas monocelulares autoaspirantes, muy compactas y diseñadas para la recirculación de agua en sistemas de piscinas domésticas o colectivas.

Suministradas con racores de aspiración e impulsión para conexión a sistemas de filtración con tuberías de diámetro 50 mm.

Completamente silenciosas y de servicio continuo, con tapón purga, prefiltro de gran capacidad con tapa transparente y cierre antibloqueo.

Versiones monofásicas con protector térmico incorporado.

NOVEDADES

• Nuevo diseño
• Nuevos materiales
• Eje motor en acero inoxidable AISI 431
• Cierre mecánico especial en AISI 316
• Rodamientos hasta 160º C
• Condensador P2 de 10.000 horas con envolvente de aluminio
• Ultrasilenciosa
• Autoaspirante hasta 4m
• Mejor rendimiento hidráulico
• Garantía extendida hasta 5 años

PRESIÓN

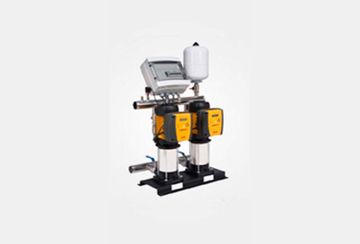

Presión

Equipo de presión hidroneumático compuesto por dos electrobombas, controladas cada una de ellas por el variador de frecuencia ESPA ESD.

En tiempo real se realiza la lectura de la presión para adaptar las revoluciones de los motores regulados por los variadores ESPA ESD y ajustar el caudal aportado a la demanda de la instalación.

Con ello se consigue un mayor confort para el usuario, al disponer de una presión constante de suministro. La reducción de la frecuencia del motor implica también un importante ahorro energético, además de reducir el nivel sonoro en el emplazamiento del equipo.

El arranque de las bombas se realiza en cascada y en alternancia, garantizando una perfecta distribución de las horas de funcionamiento de todas las bombas y aumentando la durabilidad del equipo.
Las electrobombas del equipo están fijadas sobre una bancada que garantiza la estabilidad y alineación del sistema. En la impulsión de cada electrobomba están ensambladas una válvula de retención y una válvula de cierre con un enlace incorporado para facilitar el desmontaje y mantenimiento del equipo.

La valvulería está unida a un colector común de impulsión fabricado en acero inoxidable. El equipo incluye un acumulador hidroneumático de 8 litros y una caja de conexión con protección magnetotérmica para una fácil instalación y conexión de los circuitos eléctricos en el mínimo espacio.

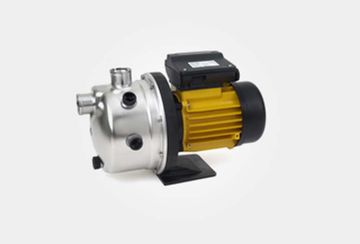

JARDINERÍA

Jardinería

Bombas horizontales de superficie autoaspirantes para bombeo de agua limpia en aplicaciones domésticas y de jardinería.

También se utilizan en una gran variedad de aplicaciones con agua limpia o fluidos muy poco agresivos en agricultura, trasiegos, elevaciones entre depósitos y equipos de lavado, además de usarse como equipos de presión para el suministro en granjas, riegos domésticos y de jardines o en viviendas.

Diseñadas en una ejecución muy compacta y robusta, son ligeras y fáciles de manejar y mantener. Cuentan con un diseño exclusivo de la unidad eyector y difusor, que permite una gran capacidad de aspiración. Se presentan con aspiración e impulsión de rosca 1″.

DELTA puede automatizar su funcionamiento a través de la incorporación de un Waterdrive o Kit 05, equipos de control de parada y arranque en función de la demanda que mantienen constante la presión de suministro.

Para su automatización incorporan la protección térmica en el motor en los modelos monofásicos.

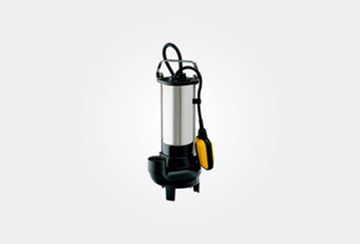

EVACUACIÓN

Evacuación

Electrobomba sumergible para la evacuación de aguas fecales, residuales, fosas sépticas, aguas de infiltración, pluviales y, en general, aguas con carga de sólidos en aplicaciones domésticas.

Su diseño se ha concebido con materiales de alta resistencia a la abrasión, y ofrece un aspecto muy compacto y robusto, incluyendo un impulsor desplazado vórtex fabricado en latón.

Disponen de un fiable sistema de doble cierre mecánico de carburo de silicio y cerámica – grafito para evitar averías en el motor eléctrico. Pueden suministrarse con sistema de interruptor de nivel incorporado en las versiones monofásicas para ahorrar el máximo tiempo en su instalación y garantizar el óptimo funcionamiento automático.

Todas las partes en contacto con el agua están revestidas con un tratamiento anticorrosivo.

Su motor sobredimensionado las hace excelentes desde el punto de vista de una operación prolongada y sin preocupaciones. Cuenta con un paso de sólidos de 32 mm.

Se suministran con 10 m de cable y condensador externo incluido.

Va equipada con una salida axial para minimizar el espacio de instalación requerido de 1 1/4″ H.

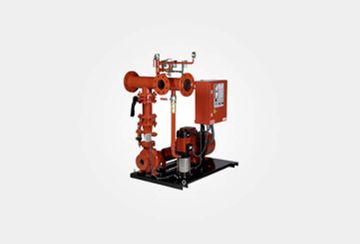

CONTRAINCENDIOS

Contraincendios

Equipo de presión para abastecimiento de agua contra incendios, fabricado de acuerdo con las directrices de la norma UNE 23.500-90, para alimentación a Bies y/o hidrantes.

El suministro está formado por una bomba auxiliar del tipo multicelular vertical y por dos bombas de servicio (una de reserva) accionadas por motor eléctrico.

El suministro comprende la bancada, la valvulería y accesorios de la impulsión de las bombas, el colector común de unión, la instrumentación de control y el cuadro eléctrico.

Equipos de presión para abastecimiento de agua contra incendios, fabricados de acuerdo con las directrices de la norma UNE-EN 12.845, para alimentación a Bies, hidrantes y/o rociadores.

El equipo está formado por una electrobomba auxiliar del tipo multicelular vertical y por una bomba de servicio accionada por motor eléctrico.

El suministro comprende la bancada, la valvulería y accesorios de la impulsión de las bombas, el colector común de unión, la instrumentación de control y el cuadro eléctrico.

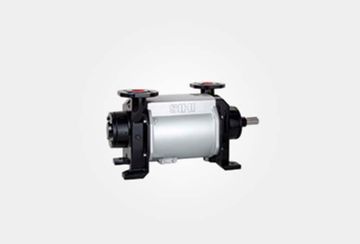

VACÍO

Vacío

Las bombas de vacío de anillo líquido de la serie LPHX, LPH son de desplazamiento, de una etapa de construcción sencilla y robusta con características y ventajas particulares como no ser contaminantes debido a una compresión prácticamente isotérmica, sin aceite (sin lubricación en la cámara de trabajo), bombean casi todos los gases y vapores, pueden bombear pequeñas cantidades de líquido que entren junto con el gas, fácil mantenimiento y operación fiable, bajo nivel de ruido y prácticamente sin vibraciones, disponible en una amplia gama de materiales, amplio rango de aplicaciones, juntas tóricas como estándar, protección contra cavitación como estándar, taladro de drenaje como estándar, drenaje de sólidos incorporado y las partes metálica giratorias no están en contacto para minimizar el desgaste.

APLICACIONES

Bombeo y extracción de gases secos y húmedos. Puede bombear líquido que entre durante el normal funcionamiento. Estas bombas se aplican en todos los campos donde haya que conseguir una presión de 120 a 900 mbar con una bomba de vacío robusta. Campos de aplicación son, por ejemplo, la industria química y farmacéutica (destilación y desgasificación), la industria eléctrica (impregnación y secado), la industria del plástico (desgasificación) y muchas más.

DATOS TÉCNICOS

• Caudal de aspiración: hasta 10.700 m³/h
• Presión de aspiración: 120 hasta 1013 mbar
• Cierre de eje: empaquetadura, cierre mecánico
• Materiales: fundición gris, acero inoxidable

Contacta con nosotros
